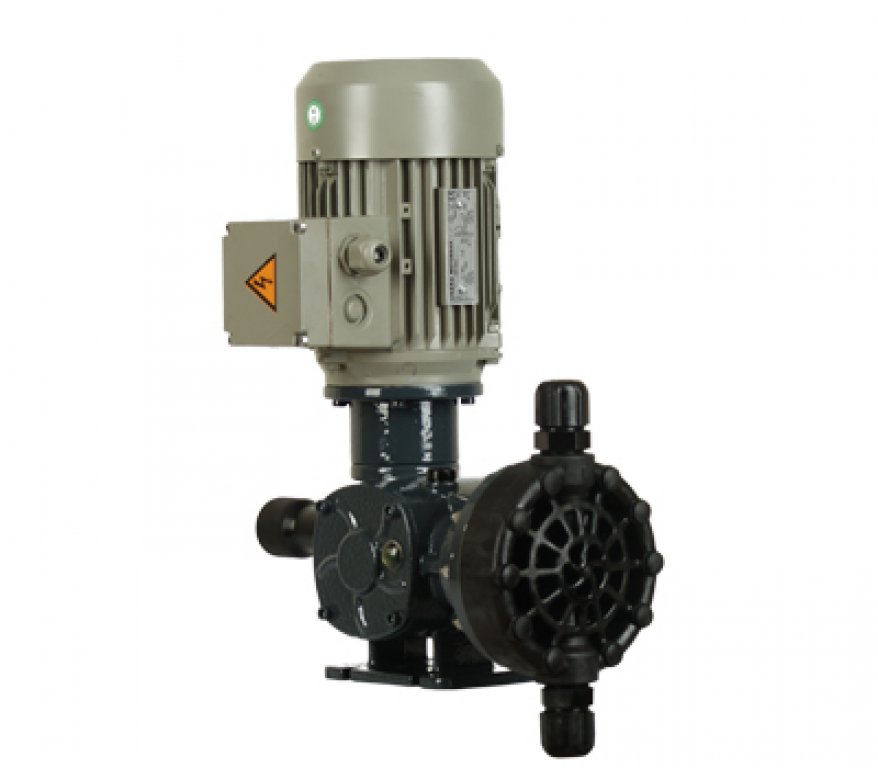

Özellikler :
• Yüksek miktarlardaki sıvı kimyasalların hassas ölçülerde dozlanması için ideal çözüm.
• Dozlanacak kimyasallara göre seçilebilen PP, PVC, SS 316 ve PVDF pompa kafası, rekorlar ve çekvalfler.
• Çalışırken ya da dururken manuel 0 -100% kapasite ayarı.
• 4 - 20 mA sinyal girişli elektrik aktüatörü ve motor sürücü ile kapasite ayarı yapabilme.
Elektro Mekanik Diyaframlı Dozaj Pompası için bazı standartlar (XX) :
| Stok Kodu | Model | L/h |
Max. Karşı Basınç / Bar |
Ambalaj Ebatları / cm En-Boy-Yükseklik |
| 310050007101(XXX) | EMD M50L/7B 380 (XXX) | 50 |
7 |
41x58x33 |
| 310100007121(XXX) | EMD M100L/7B 380 (XXX) | 100 | ||
| 310150007131(XXX) | EMD M150L/7B 380 (XXX) | 150 |
| Stok Kodu | Model | L/h |
Max. Karşı Basınç / Bar |
Ambalaj Ebatları / cm En-Boy-Yükseklik |
| 310240005331(XXX) | EMD M240L/5B 380 (XXX) | 240 |
5 |
41x58x33 |
| 310360005331(XXX) | EMD M360L/5B 380 (XXX) | 360 |
| Stok Kodu | Model | L/h |
Max. Karşı Basınç / Bar |
Ambalaj Ebatları / cm En-Boy-Yükseklik |
| 310340003331(XXX) | EMD M340L/3B 380 (XXX) | 340 |
3 |
41x58x33 |
| 310460003331(XXX) | EMD M460L/3B 380 (XXX) | 460 | ||
| 310630003431(XXX) | EMD M630L/3B 380 (XXX) | 630 |
Elektro Mekanik Diyaframlı Dozaj Pompaları için Kafa Takımları Seçimi Standartları (XXX)
| KOD MODEL (XXX) | Pompa | Bilye | Bilye | Diyafram |
| 000/PCP | PP / FRV | Ceramic | PTFE | PTFE / NBR |
| 100/PSS | PP / FRV | S.S.316 | S.S.316 | PTFE / NBR |
| 200/SSS | S.S.316 | S.S.316 | S.S.316 | PTFE / NBR |
| 300/PVDFCP | PVDF | Ceramic | PTFE | PTFE / NBR |
| 400/PVCCP | PVC | Ceramic | PTFE | PTFE / NBR |
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M50L/7B 380(XXX) |
110 |
40 | 48 | 0,83 | 1 | 50 | 60 |
7 |
101,5 |
5 |
0,25 |
3/4" |
12,15 (PCP) 12,20 (PSS) 16,70 (SSS) 12,40(PVDFCP) 12,60 (PVCCP) |
| EMD M100L/7B 380(XXX) | 80 | 96 | 1,66 | 2 | 100 | 120 | |||||||
| EMD M150L/7B 380(XXX) | 120 | 145 | 2,5 | 3 | 150 | 180 | |||||||
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M240L/5B 380 (XXX) |
120 |
50 | 96 | 4 | 4,83 | 240 | 290 |
5 |
72,5 |
10 |
0,37 |
3/4" |
13,35 (PVCPXP) 13,40 (PVCSS) 13,60(PVDFPXP) 17,90 (SSS) |
| EMD M360L/5B 380 (XXX) | 120 | 145 | 6 | 7,16 | 360 | 430 | |||||||
|
Pompa Tipi |
Ø mm Diyafram |
Strok ⁄ dk. |
Kapasite |
Max. Basınç |
Strok mm |
kW |
Bağlantılar |
Ağırlık |
|||||
| L1’ | L ⁄ h | ||||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | Bar | Psi | ||||||
| EMD M340L/3B 380 (XXX) |
140 |
80 | 96 | 5,66 | 6,83 | 340 | 410 |
3 |
43,5 |
10
5 |
0,37 |
1" |
13,35 (PVCPXP) 13,40 (PVCSS) 14,60(PVDFPXP) 18,90 (SSS) |
| EMD M460L/3B 380 (XXX) | 120 | 145 | 7,66 | 9,16 | 460 | 550 | |||||||
| EMD M630L/3B 380 (XXX) | 120 | 145 | 10,5 | 12,58 | 630 | 755 | |||||||
